LSGQ20W台式光纤激光机

光纤激光打标机激光器寿命最长可达7万小时,无耗材免维护。能忍受一定的冲击、振动、灰尘、潮湿、和较宽范围的温度(0 —45℃)。

  • 产品介绍
  • 产品参数
  • 产品应用

激光打标机由我公司运用现今世界上先进的激光技术,研制而成的第三代激光打标机系统。采用光纤激光器输出激光,再经高速扫描振镜系统实现打标功能,光纤激光打标机电光转换效率高,采用风冷方式冷却,整机体积小巧,输出光束质量好,可靠性高,超长的运行寿命,节能,可雕刻金属材料和部分非金属材料,主要是应用于对深度、光滑度、精细度要求较高的领域,且打标速度是传统的第一代灯泵浦打标机、第二代半导体打标机的3~12倍。

光纤激光打标机激光器寿命最长可达7万小时,无耗材免维护。能忍受一定的冲击、振动、灰尘、潮湿、和较宽范围的温度(0 —45℃)。

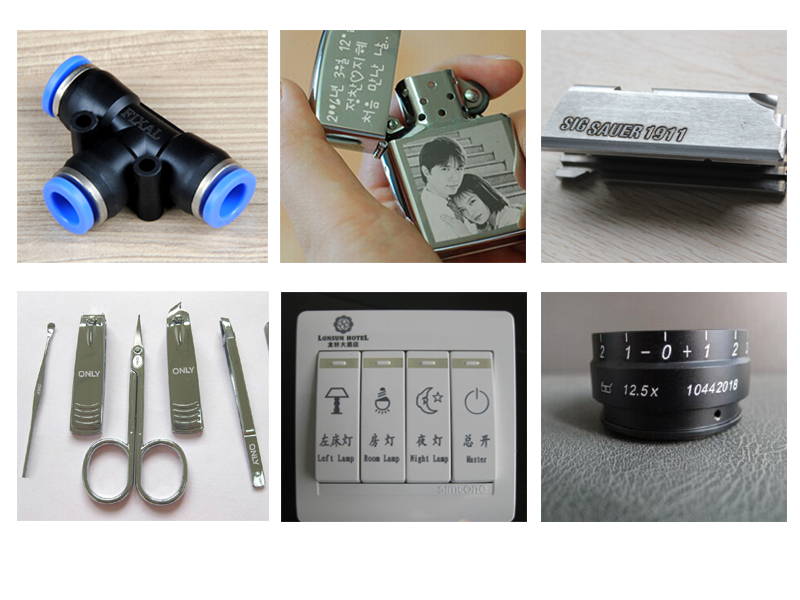

光纤激光打标机可雕刻金属及多种非金属材料。普通金属及合金(铁、铜、铝、镁、锌等所有金属),稀有金属及合金(金、银、钛),ABS料(电器用品外壳,日用品),油墨(透光按键、印刷制品),环氧树脂(电子元件的封装、绝缘层)。 特别适合应用于一些要求精细、精度高的场合!

光纤激光机详细介绍

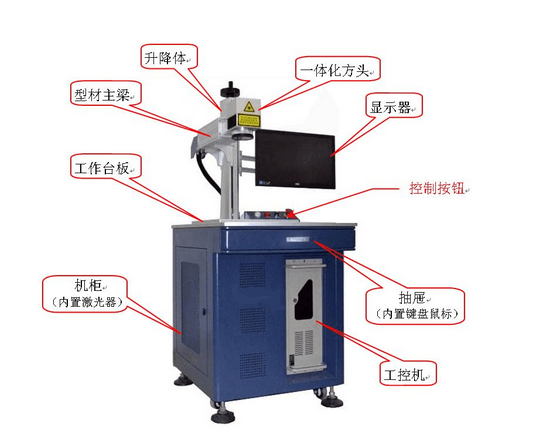

激光打标机的主要组成:控制系统、光学系统、冷却系统


1、控制系统

控制系统控制整台设备的运行,包括对光学系统部件、冷却系统的供电及控制,及三色工作信号灯(声光报警).
计算机控制系统包括计算机(工控电脑)D/A转换接口电路和打标控制软件(板卡)。D/A转换接口电路将计算机发出的数字信号转换为模拟信号,驱动光学系统部件按照打标控制软件所设定的参数
我公司采用的打标控制软件以微软操作系统为平台,全中文界面,可兼容AUTOCAD、CORELDRAW、PHOTOSHOP、CAXA等多种软件输出的文件,可进行条形码、二维码、图形文字等打标,支持PLT、PCX、DXF、BMP等文件格式,直接使用SHX、TTF字库,能够自动编码,打印序列号、批号、日期等。

2、 光学系统

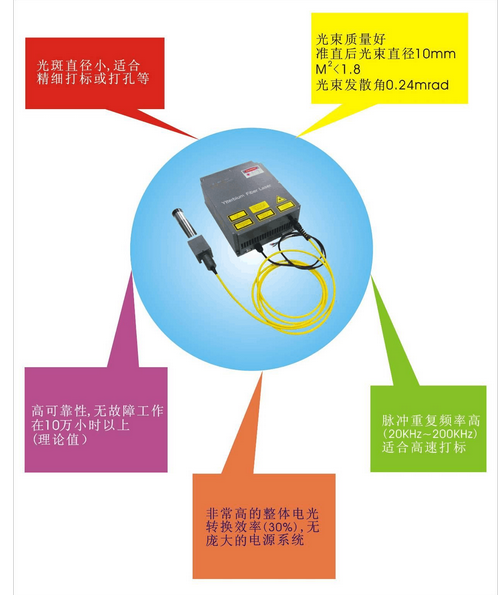

光学系统包括激光器、扩束镜、振镜扫描和聚焦透镜等部件。
激光器输出的激光束照射在振镜扫描系统的一组反射镜片上,这两块可以偏转的镜片分别夹持在两个精密检流电机(振镜)上,当振镜受到计算机电压信号的驱动发生动作时,带动两反射镜片转动,从而实现激光束的偏转,偏转后的激光束照射在被加工物件上的不同位置,在物体表面形成预先设定的图形或文字。
光学系统关键部件均采用进口优质品牌产品,精度高、速度快、性能稳定,可以满足长时间连续工作的要求。

3、冷却系统

光纤激光打标机冷却系统采用简便的风冷方式,冷却系统保障光学系统长期、稳定工作。




整机性能
性能参数 整机功率 600W
打标范围 100*100MM (可选配175*175MM)
激光雕刻速度 直线扫描    7000mm/s
最小线宽 0.015mm
雕刻深度 0.01--0.4mm
重复精度 ±0.001mm




部件技术参数
部件技术参数
最小字符 0.2mm
激光器 连续输出激光功率 20W
激光电源 电流调节范围 6.5A-20A
电流纹波 ≤0.6%
工作开关频率 20kHz
振镜系统 输入阻抗 50KΩ
输入电压 ±15--±28VDC
电子线路稳定性 20PPM/℃
工作温度 0--50℃



环境要求


温度要求 温度 0--45℃
湿度 45--85%
气压 86-106kpa
供电电源 电压及电流 220V,5A
供电电网波动 ≤10%
供电频率 50/60Hz


软件控制系统
控制软件Windows平台下工作,操作简单易学,功能强大,可兼容AutoCAD,Coreldraw,Photoshop等软件输出的PLT、BMP等文件格式,可以标记图案,条形码,中英文字符,产品流水序列号,并可在软件中直接使用SHX、TTF字体,也可以对字符的大小,间距及排布方式进行非常方便的调整。
